一、概述

風量范圍：700～100000m3/h

風壓范圍：200～2700 Pa

驅動方式：皮帶（C）

機    號：2.8#～14#

方向角度：可制成順時針或逆時針，均可制成0°，45°，90°，135°，180°，270°六種角度。

用    途：C式帶散熱葉輪時適用于高溫環境下的烘烤爐、干燥爐及高溫氣體循環，汽車行業涂裝配套等。DHF-CL 可制作成防爆式（BDHF-CL）

二、產品特點

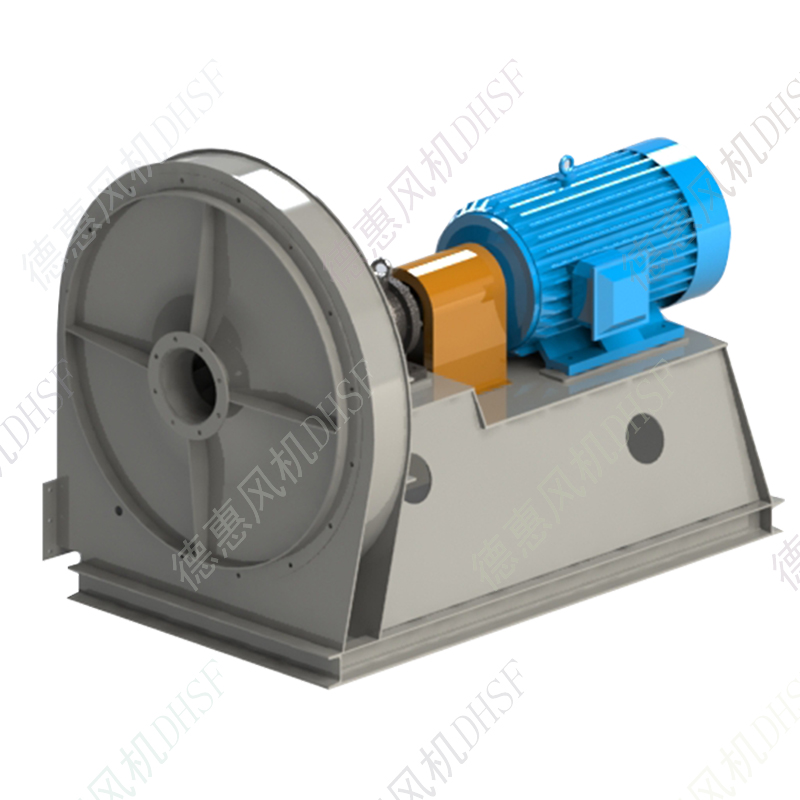

風機結構：風機主要由機殼部、葉輪部、傳動部、集風器等組成。

1、葉輪

后傾扭曲型葉片，葉片與輪蓋模具壓制成型，精密定位，連續焊接，葉輪成形后經靜、動平衡校正，平衡等級≤4.0級（國標），具有良好的空氣動力性，效率高，噪音低，性能穩定；結構上高轉速時輔以加強筋以增加剛性。

2、機 殼

機殼為選配件。機殼采用優質鋼板連續焊接蝸殼，結構強度大，氣密性好，避免泄漏；產品表面經噴涂或烘漆處理，并通過螺孔方便固定于保溫隔熱層支架部或拆卸，以調整出風口角度，選配保溫層厚度共計7種：50、75、100、125、150、175、200，標配為150mm

3、集風器

收斂式流線型集風器，磨具壓制成型，整流效果好，效率高，噪音低，并與進口圈制成一體，方便用戶管道聯接。

4、傳動組

德惠自研新式傳動箱，一體式鑄鐵件，軸承同軸度精確，體積小，用油量少，穩定性好，維護簡便。主軸采用45#優質碳鋼精密加工而成，在設計上有充分的安全性和抗疲勞性。三角帶輪均采用優質鑄鐵錐套帶輪，方便維修和保養。

6、性能

高效區寬，避免因工作點滑動而導致的性能下降；高可靠性設計，安全平穩,使用壽命長。
